Опубликовано в: Блог: Умный дом в деревне

0





Устройство бани
/pterodactilus vulgaris/
24.10.2020


Баню мы сделали прямо в доме по соображениям удобства и экономичности. Конструктивно баня выделена в отдельную, "мокрую" часть дома, вместе с предбанником, и контактирует с кухней через простенок с печью. Отапливается баня, как и весь дом, от чугунной печи с застекленной топкой, выходящей в кухню. Мощность печи 20 квт. Площадь бани 4,5 кв.м., предбанника 3 кв.м.
Печь обложена кирпичом по всему периметру, внутри заложена камнями и ими же закрыта сверху. Всего в печи 320 кг камней. Планировка позволяет сконцентрировать все "водные" коммуникации в одном месте, не протягивая трубы по всему дому. В предбаннике расположены емкости с водой и насосная станция. К печи подключен двухконтурный бойлер на 100л. Вода собирается с крыши, фильтруется и подается в систему. При нехватке дождевой воды используется колодец.

Общий вид бани

Баня в каркасном доме

В бане реализована система слива воды в дренажную трубу и устроены теплые проливные полы. Полы утеплены базальтовой ватой.

Поговорим о решениях, принципиально сделавших возможным расположение бани в каркасном доме. Есть несколько важных аспектов - обогрев, вентиляция, слив воды и утепление.

Устройство канализации

Слив воды в бане

Стены и потолок в бане делаются по принципу слоеного пирога, с небольшими отличиями от жилых помещений - внешняя обшивка металлом, воздушный зазор через 20мм рейку, обшивка 9мм OSB, 100мм базальтовой ваты, пароизоляция, воздушная прослойка через рейку 15мм, алюминизированная фольгированная бумага, вагонка. Все просто и понятно.

Обогревается баня от печи. Интересно обратить внимание на разделение тепловых потоков между кухней и баней. Чугунная печь стоит на приподнятом над полом бетонном основании, по всей высоте обложена кирпичом по периметру, верх у нее "открыт" и все тепло печь отдает через камни вверх. Часть тепла, с прогревом печи, аккумулируется в кирпиче, часть уходит в кухню излучением через стеклянную дверь топки.

Схема процессов в бане

Схема конвекции в бане

Над печью сооружен теплоизолированный базальтовой ватой короб, обшитый со стороны печи минеритом, с открывающейся из бани в кухню заглушкой-отдушиной. При закрытой заглушке все тепло идет в баню, в открытом состоянии, часть тепла уходит в кухню. Баня нагревается быстрее и сильнее, т.к. ее объем в 4 раза меньше кухни. Нормальный прогрев летом - до 70 грд за 1,5-2 часа и до 90 грд за 2,5 часа. Зимой приходится топить в ~1,5 раза дольше.

При протопке печи баня греется в любом случае и после окончания протопки служит аккумулятором тепла в доме. В кирпичной кладке предусмотрены конвекционные отверстия - два на вход со стороны бани в верхней части кладки и два на выход, поменьше, со стороны кухни. И одно отверстие на вход холодного воздуха, находится внизу кладки со стороны бани, над полом, для протяжки воздуха из под пола и обеспечения циркуляции воздуха в бане. После вечерней помывки, к утру, баня полностью просыхает. Дополнительная вентиляция ей не нужна, хотя в бане и присутствует небольшое вентиляционное окно.

Система сбора и слива воды

Баня в каркасном доме

Принцип действия конвекции и вентиляции в бане следующий - горячий воздух от камней печи поднимается вверх, под потолок бани, там постепенно охлаждается и опускается вниз. Под настилом пола в бане сделан скат воды в водосборники и воздушная прослойка между ними и обшивкой пола. Вода уходит по трубе в дренаж и далее в огород. Часть этой трубы отводит воздух вверх, под печь. Печь засасывает холодный воздух из под настила пола и протягивает его через горячие камни, отправляя вверх. Воздух в бане постоянно циркулирует, обеспечивая равномерный прогрев и просушку помещения. Циркуляция воздуха работает тем интенсивнее, чем больше разогреты камни печи. Дренаж через трубу обеспечивает приток свежего воздуха в помещение, т.к. его выход находится над землей в стороне от дома.

В бане не душно и достаточно жарко, при этом жар мягкий и не обжигающий. Температура в бане регулируется временем протопки печи. При этом температура в доме остается все время комфортной. Постепенно баня отдает накопленное тепло в остальной дом через нагретый кирпич и частично пропускает через стены. Печь держит тепло сутки. При необходимости быстрого прогрева дома открывается заглушка в коробе над печью, отдающая горячий воздух из бани в кухню. При этом тепловые потоки перераспределяются и значительная часть тепла печи сразу поступает в жилые помещения.

Вид на печь из кухни

Схема конвекции в бане

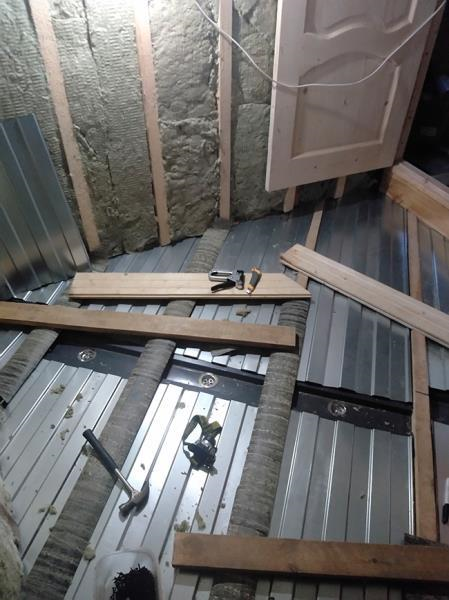

План бани и схема полов в разрезе

Устройство полов в бане
